家装过程中，不可避免都会接触到三种不同类型的图纸，平面设计图、设计施工图、装修效果图，如何认清装修三大图纸？下面跟着艺峰空间装饰小编一起来学习吧！

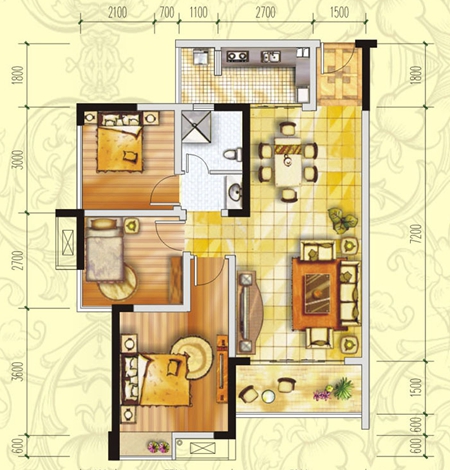

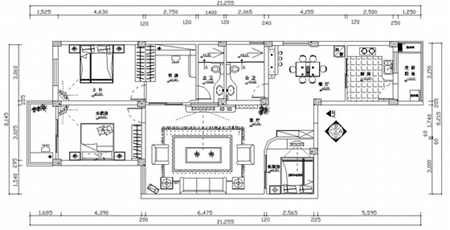

       一、平面设计图
       包括底部平面设计图和顶部平面设计图两份。平面图应有墙、柱定位尺寸，并有确切的比例。不管图纸如何缩放，其绝对面积不变。有了室内平面图后，设计师就可以根椐不同的房间布局进行室内平面设计。设计师在布置之前一般会征询顾客的想法。比如卧室一般有衣柜、床、梳妆台、床头柜等家具；客厅则布置沙发、组合电视柜、矮柜，有可能还有一些盆栽植物；厨房里少不了矮柜、吊柜；还会放置冰箱、洗衣机等家用电器；卫生间里则是抽水马桶、浴缸、洗脸盆三大件；书房里写字台与书柜是必不可少的，如果是一个电脑爱好者，还会多一张电脑桌。居家的家具可以自己购买，也可以委托设计师设计。如果房间的形状不是很好，根据设计定做家具，会取得较好的效果。
       平面图表现的内容有三部分，第一部分标明室内结构及尺寸，包括居室的建筑尺寸、净空尺寸、门窗位置及尺寸；第二部分标明结构装修的具体形状和尺寸，包括装饰结构在内的位置，装饰结构与建筑结构的相互关系尺寸，装饰面的具体形状及尺寸，图上需标明材料的规格和工艺要求；第三部分标明室内家具，设备设施的安放位置及其装修布局的尺寸关系，标明家具的规格和要求。

        二、设计施工图
        施工图是装修得以进行的依据，具体指导每个工种，工序的施工。施工图把结构要求、材料构成及施工的工艺技术要求等用图纸的形式交待给施工人员，以便准确、顺利地组织和完成工程。施工图包括立面图、剖面图和节点图。施工立面图是室内墙面与装饰物的正投影图，标明了室内的标高，吊顶装修的尺寸及梯次造型的相互关系尺寸，墙面装饰的式样及材料、位置尺寸，墙面与门、窗、隔断的高度尺寸，墙与顶，地的衔接方式等。剖面图是将装饰面剖切，以表达结构构成的方式、材料的形式和主要支承构件的相互关系等。剖面图标注有详细尺寸，工艺做法及施工要求。
     节点图是两个以上装饰面的汇交点，按垂直或水平方向切开，以标明装饰面之间的对接方式和固定方法。节点图应详细表现出装饰面连接处的构造，注有详细的尺寸和收口、封边的施工方法。在设计施工图时，无论是剖面图还是节点图，都应在立面图上标明，以便正确指导施工。

        三、设计效果图
        设计效果图是在平面设计的基础上，把装修后的结果用透视的形式表现出来。通过效果图的展示，家庭装修房主能够明确装修活动结束后房间的表现形式。它是家庭装修房主最后决定装修的重要依据。因此是装修设计中的重要文件。家庭装饰设计效果图有黑色及彩色两种，由于彩色效果图能够真实，直观地表现各装饰面的色彩，所以它对选材和施工也有重要作用。但应指出的是，效果图表现装修效果，在实际工程施工中受材料、工艺的限制，很难完全达到。因此，实际装修效果与效果图有一定差距是合理的，正常的。
